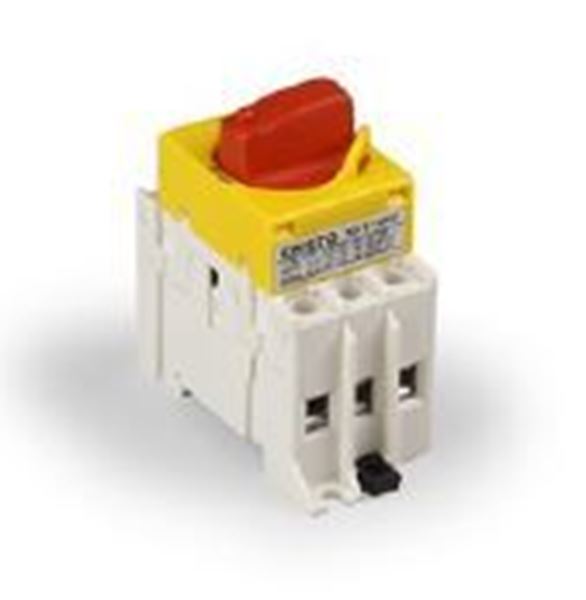

�� מפרט טכני – מפסק עומס סיבובי KS3.40RY (40A) �� תיאור כללי - סוג מוצר: מפסק עומס סיבובי (Load Break Switch / Switch Disconnector)
- יצרן: Legrand Finland Oy (Ensto)
- סדרה: Ensto Compact (KS3)
- דגם: KS3.40RY
- שימוש: ניתוק/חיבור קווי חשמל בעומס (לוחות חשמל, תעשייה וכו’)
⚡ נתונים חשמליים - זרם נומינלי (In): 40A
- מתח עבודה נומינלי: 400–690V AC
- מתח פעולה מרבי (Ue): 690V AC
- מתח בידוד: 800V
הספקים אופייניים - הספק בקטגוריית AC‑3 (400V): 10 kW
- הספק בקטגוריית AC‑23 (400V): 18.5 kW
�� נתוני זרם וקצר - זרם עבודה ב‑AC‑21 (400V): 40A
- זרם עמידה קצר-זמן (Icw): 1.26 kA (1s) [
- זרם קצר מותנה (Iq): 50 kA
- כושר ניתוק (AC‑23, 415V):
- ניתוק: ~320A
- חיבור: ~400A
-
⚙️ מבנה ותכונות מכניות - מספר קטבים: 3 (תלת־פאזי)
- סוג הפעלה: ידית סיבובית
- צבע ידית: אדום/צהוב (תקני בטיחות)
- אפשרות נעילה (Interlockable): כן
- סוג חיבור: ברגים (Screw terminals) [
- חתך מוליך מתאים: 1.5–16 מ״מ² נחושת
- מומנט הידוק: 2 Nm
�� התקנה ומבנה - מבנה: יחידה מלאה בתוך מארז
- התקנה:
- על DIN או לוח חשמל
- מתאים ללוחות חלוקה
- מידות בקירוב:
- כ‑40 × 85 × 79 מ״מ
- משקל: כ‑0.13 ק״ג
✅ תקנים ותאימות - תקן: EN 60947‑3 (מפסקי עומס)
-
�� פונקציות ושימושים - מפסק ראשי
- מפסק שירות/תחזוקה
- לא מיועד ל־Emergency Stop
- לא מפסק היפוך
�� סיכום מפסק KS3.40RY הוא מפסק עומס תלת־פאזי קומפקטי ל‑40A, מתאים לניתוק בטוח של מעגלים עד 690V. הוא נועד בעיקר כלמפסק ראשי או מפסק תחזוקה בלוחות חשמל , עם עמידות גבוהה לקצר (50kA) ויכולת עבודה בעומס תעשייתי. |
