לכל מוצרי TRONEX לחץ כאן

המובילה בטכנולוגיית הייצור של חותכי צד,פליירים ופינצטות לתעשיות האלקטרוניקה עתירות הידע והטכנולוגיה.

מיוצר בנאפה קליפורניה , ארה"ב .ממוקם קרוב לעמק הסיליקון ומשווק בכול העולם מעל 25 שנה.

מוצרי החברה פותחו לראשונה במיוחד ,כדי לענות על הצרכים התובעניים של הלקוחות בתעשיית האלקטרוניקה -  היי טק באזור. במשך הזמן הרחיבה את בסיס לקוחותיה ומומחיותה מעבר לתעשיות האלקטרוניקה ובסיוע של שותפי ההפצה ,הפכה לספקית חשובה ללקוחות במגוון רחב של תעשיות ,בכל רחבי העולם.

כלי העבודה המדויקים של  TRONEX  מועדפים על ידי המשתמשים ,בעלי המקצוע  במגזרים השונים ,כולל היי טק , ייצור מכשור רפואי ותכשיטים, יצרני המעגלים המודפסים , חברות תעופה וחלל , חברות אלקטרוניקה ביטחוניות , חברות תקשורת .ב - ארה"ב , אירופה – גרמניה , אנגליה , סין , יפן ומקסיקו ועוד.

6 סיבות למה TRONEX הוא הטוב ביותר שיש בעולם:

1.  ביצוע חיתוכים מעולה

2. כל חותך של TRONEX נבדק מבוקר ובהקפדה במפעל , לוודא אי הימצאותו של פגם כל שהוא בחומר ובתהליך הייצור לביצוע חיתוך מעולה איכותי מושלם ומדויק.

3. מבנה ארגונומי ועיצוב מיוחדים

4. בחירת אורך ידיות הכלים

5. ידיות אחיזה מרופדות עם בידוד

6. ייצור ואיכות בארה"ב

מהנדסי ועובדי  TRONEX בעלי ניסיון טכני מקצועי וידע רב ,מתרכזים אך ורק בהשראה בעיצוב , לייצר ולספק את הכלים הידניים הטובים ביותר בעולם.

TRONEX פיתחה תהליכי ייצור ועיצוב יעילים במיוחד, המבטיחים איכות ואמינות גבוהה , עלות נמוכה ומשלוח מהיר. TRONEX עיצב והציג , סדרה של דגמים חדשים חדשניים שרבות מהם פותחו כמענה לצרכים מיוחדים בהתאם לבקשות ודרישות ייחודיות של הלקוחות השונים.

מתן שרות ברמה עולמית

עובדי שרות הלקוחות  קשובים ומקשיבים בתשומת לב לצרכים של הלקוחות ,כשהם בעלי ניסיון ומומחיות כדי להתאים את הדגם הרצוי של TRONEX במיוחד ליישום צרכי הלקוח .הלקוח יקבל מספר חותכי צד שונים על מנת להבטיח את המלצתו על  הכלי הטוב ביותר והמוחלט עבורו. כול זאת ללא עלות או התחייבות כל שהיא לרכוש את הכלי , בעבור מתן שרות זה.

בזאת היננו לשרותכם אל תהססו ,פנו אלינו במתן עזרה ופתרונות במגוון  הנושאים  בהם אנו עוסקים.

http://www.tronextools.com

למעבר לקטלוג הדיגיטלי של פינצטות טרונקס בעברית לחץ כאן!

למעבר לקטלוג הדיגיטלי של טרונקס באנגלית לחץ כאן!

למעבר לקטלוג הדיגיטלי של טרונקס בעברית לחץ כאן!

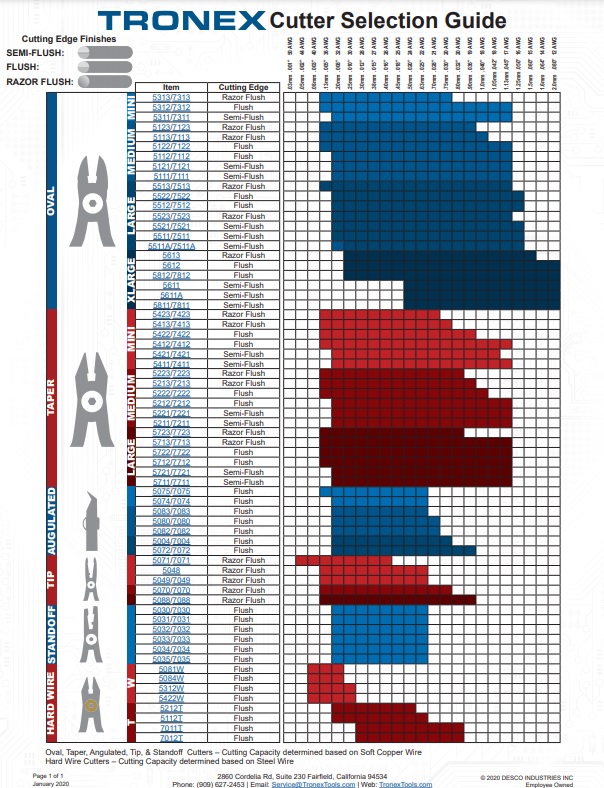

 קובץ עם כל סוגי הקטרים ושפיץ פליירים + קישורים ישירים לאתר של טרונקס















כל הצבתות ( הפליירים ) והחותכים של    Tronexמיוצרות עם   ידיות אחיזה מפלסטיק.

 לאחיזה זו  ישנן  שלוש מטרות :
1.
למנוע החלקת הכלי מאחיזת ידו של המשתמש.
2.
לספק נוחות ריפוד לידו של המשתמש.
3.
ולהחזיק את קפיצי הנירוסטה של הכלי במקומם.


הידיות , בהיותם עשויות מחומרים פלסטיים, האחיזה בהם יכולה ליצור מטען חשמלי, אשר בעת שחרורו עלול לגרום נזק לרכיבים אלקטרוניים רגישים שבסביבת המשתמש. זה מה שמתואר ונקרא  פריקה אלקטרו סטטית, או ESD. כדי לבטל ולמנוע  סיכון  זה  , Tronex משתמשת בידיות אחיזה  כשהם "בטוחים" ועמידים מ -  ESD. כל ידיות האחיזה של Tronex מודפסים עליהם כולם "ESD בטוח".

מה זה אומר, "ESD בטוח"?

משמעות הדבר , היא כי כל מטען חשמלי אפשרי הוא מפוזר ומופרד ובכך נמנע כל פוטנציאל מסוכן לגרימת נזק .

Tronex מבטיחה, כי כל השפיץ פליירים וחותכי הצד - קטרים שלה הם, "ESD בטוח" וזאת על ידי שלושה שלבים:
1.
עיצוב: אחיזה כפולה בעלת שכבה המכילה מרכיב כימי בכדי להקנות אופי מפזר ומפריד  של שתי שכבות האחיזה.
2.
ייצור: ידיות האחיזה של Tronex ידועות כ - היצרן המוביל של אמריקה במוצרים מסוג זה.כשאספקות ידיות הכלים של Tronex הם בעלי אמינות ובאיכות גבוהה, ובעלי ביצועים גבוהים למשך שנים.
3.
בדיקה ואימות: כל אצווה חדשה של אחיזה נדגמת ונמדדת על ידי Tronex עם מודד מטר התנגדות מכויל. השרוול הפנימי והקצף החיצוני נבדקים. משטח התנגדות של אחיזת Tronex הם בטווח של 109-1010 אוהם לכל מרובע. זה גם בתוך טווח disipative והוא נמוך (טוב יותר) מאשר התנגדות של אחיזתו של יצרנים מתחרים.



Tronex מציעה מגוון רחב של פינצטות מדויקות  לתחומים רחבים של יישומים בהם נדרשת העבודה עם פינצטה . הפינצטות מגוונות ומיוצרות מחומרים שונים של נירוסטה , טיטניום , אנטי סטטיות , עם ראשים מתחלפים ,פינצטות ציבעוניות , חותכות , הפוכות ועוד.חלק מהפנצטות מיוצרות בארה"ב וחלק נוסף מיוצר בגרמניה תחת המותג VOMM.

אין ספק שכולם ימצאו את מבוקשם במגוון העצום שיש לטרונקס .



חברת גוטמן ברזילי  ( 1983 ) בע"מ  ו Tronex יסייעו יחד  בכל שאלה או תמיכה.
צרו איתנו קשר ונעזור לכם  בכל עת בקרו באתר שלנו ותמצאו שם מידע רב בתחום.








































פלייר Screw-O-Saurus מסיר ברגים

-          מסיר ברגים רב-תכליתי לברגים עם ראש עגול/מסבך

-          חריצים אנכיים ואופקיים מחזיקים את ראש הבורג ללא החלקה

-          מסיר ברגים חלודים, תקועים או מעוותים

-          חותך עם ידית קפיצית וידיות מרופדות



מספר פריט

תיאור

35996

פלייר Screw-O-Saurus



מוריד בידוד אוטומטי  TRONEX

-          חושף באופן אוטומטי חוטים עם אורך חיתוך מתכוונן

-          חותך צד מובנה והחלפת להב קלה במיוחד

מספר פריט

תיאור

NO.5   / STRP5

חושף חוטים אוטומטי







קטרים  / חותכי צד  – מאפיינים  ואפשרויות

חשוב לדעת  – כל מוצרי TRONEX מיוצרים אך ורק בתוך ארצות הברית

חותכי הצד / קטרים  של טרונקס מתאפיינים במחבר ייחודי וחדשני המבטיח פעולה חלקה, חוזק, עמידות ונוחות. באיכות ללא מתחרים !

-          חותכים מאות אלפי פעמים לפני שמתקהים

-          מאפשרים חיתוך באזורים מוגבלי גישה

-          מתאימים לחיתוך חוטים ומוליכים דקים יותר משערה אנושית

-          חותכים במישור אחד ללא גרדים

-          עשויים מפלדת פחמן אמריקאית איכותית במיוחד

-          קפיצי עלים מנירוסטה

-          מאחזי יד מצופים ובטוחים מפני פריקה אלקטרוסטטית ESD

-          קצוות חיתוך מוקשים באינדוקציה



האום חזק וקשוח במיוחד, מוקשה כדי לאפשר טיפול בעומסים כבדים

דסקית דלרין מונעת שחיקה בין משטחי מתכת ומפחיתה את החיכוך

טבעות נושאות מפחיתות את המגע בין משטחי מגע

בורג עם הברגה בעלת פסיעה עדינה מאפשר קביעה מושלמת במפעל







כיצד בוחרים חותך צד / קטר ?

חשוב לבחור בחותך מתאים ליישום הספציפי. יש לשקול מספר דברים, כמו למשל:

  1. הגישה לחומר שצריך לחתוך (צורת הראש)
  2. החומר והעובי שצריך לחתוך (גודל הראש)
  3. איזה סוג חתך צריך לבצע (גימור קצה)
  4. נוחות החיתוך (סגנון וגודל מאחזי הידיים)



גודל ראש

גדול גדול במיוחד

בינוני גדול

קטן בינוני

                       קטן









צורת ראש





קצה המשאיר מרחק מקצה החוט

זוויתי

חותך קצה (טיפס)

קוני

אובלי



פרופיל



סטנדרטי



ראש

חותך שקוע  ומשוחרר





לחותכים עם ראש שקוע יש פרופיל נמוך המשפר את הגישה למקומות שהגישה אליהם מוגבלת. ראה התמונות המבהירות את ההבדלים בין חותך רגיל וחותך עם ראש חותך שקוע









גימור קצה



שטוח למחצה: לקטר יש שיפוע קצה קטן, והוא משמש בדרך כלל בשימושים תעשייתיים כדי לחתוך חוטים ומוליכים עבים יותר. משאיר "צביטה" באמצע הקצה של החומר שחותכים. קצוות החיתוך האלה הם העמידים ביותר, החסכוניים ביותר, והעמידים ביותר בפני התקהות, ולכן חיי הכלי הם ארוכים במיוחד.



שטוח: שיפוע קצה דק מאוד המשאיר "צביטה" קטנה במיוחד באמצע קצה החומר שחותכים. משמש במגוון רחב של יישומי ייצור אלקטרוניים, בהם המשתמשים מחפשים איזון בין אורך חיי הכלי, דיוק ועלות.



Razor-Flush®: לחותך מסוג זה אין שיפוע, ולכן יש לו קצוות חדים במיוחד המבצעים חתכים שלא משאירים משטח מורם או "צביטה". החותך פועל כמו שני להבי סכין המשתלבים זה בזה. עיצוב זה מתאים

          לשימוש כשדרושה רמת דיוק גבוהה במיוחד בעבודה עם רכיבים קטנים ו/או עדינים במיוחד. למרות

          שחותכים מסוג Razor Flush מצריכים השחזה לעתים קרובות, לכל חותך יש עצר בורג עדין מובנה בלחי

          החותך כדי להגן על הקצוות.





חותכים אובליים

חותכים קטנים עם ראש אובלי

החותכים עם הראש האובלי הם מצוינים לשימוש כללי. הודות לתוספת החומר בראש, החותכים האלה הם חזקים ועמידים. זוהי הבחירה הטובה ביותר כשאין בעית גישה. טרונקס מציעה מגוון רחב של גדלים ומאפיינים של חותכים עם ראש אובלי.

מיני קטרים אובליים – משמשים לעבודות חיתוך עדינות, כמו SMT, או עבודה מתחת למיקרוסקופ.

פרופיל סטנדרטי

סוג החיתוך

שטוח למחצה

שטוח

שטוח וחלק כתער

מספר פריט

5311 | 7311TRX

5312 | 7312TRX

5313 | 7313TRX

פרופיל

סטנדרטי

סטנדרטי

סטנדרטי

יכולת חיתוך (חוט נחושת)



.008 in - .049 in

0.2 mm - 1.25 mm

32 - 16 AWG

.004 in - .049 in

0.1 mm - 1.25 mm

38 - 16 AWG

.004 in - .031 in

0.1 mm - .8mm

38 - 20 AWG

אורך ידית

סטנדרטית

ארוכה ארגונומית*

סטנדרטית

ארוכה ארגונומית*

סטנדרטית

ארוכה ארגונומית*

אורך כללי

4.5 in / 115 mm

*5.5 in / 140 mm

4.5 in / 115 mm

*5.5 in / 140 mm

4.5 in / 115 mm

*5.5 in / 140 mm



חותכים אובליים בינוניים – פופולריים במיוחד, משמשים לחיתוך כללי, חזקים וורסטילים.

פרופיל סטנדרטי

פרופיל של ראש שקוע ומשוחרר

סוג החיתוך

שטוח למחצה

שטוח

שטוח וחלק כתער

מספר פריט

TRX5111 | 7111

TRX5112 | 7112

TRX5122 | 7122

| TRX5113 | 7113

TRX5123 | 7123

פרופיל

סטנדרטי

סטנדרטי

ראש שקוע ומשוחרר

סטנדרטי

ראש שקוע ומשוחרר

יכולת חיתוך (חוט נחושת)



008 in - .049 in 0.2 mm - 1.25 mm

32 - 16 AWG

006 in - .049 in 0.15 mm - 1.25 mm

35 - 16 AWG

004 in - .047 in 0.1 mm - 1.2 mm 38 - 16 AWG



004 in - .039 in 0.10 mm - 1 mm 38 - 18 AWG



004 in - .035 in 0.1 mm - .9 mm 38 - 19 AWG











אורך ידית

סטנדרטית

ארוכה ארגונומית*

סטנדרטית

ארוכה ארגונומית*



סטנדרטית

ארוכה ארגונומית*



אורך כללי

4.6 in / 117 mm *5.6 in / 142 mm

4.6 in / 117 mm *5.6 in / 142 mm



4.6 in / 117 mm *5.6 in / 142 mm





קטרים אובליים גדולים – יש להם תוספת חומר המאפשרת להם לחתוך חומרים עבים יותר, לשימוש כללי

פרופיל סטנדרטי

פרופיל של ראש שקוע ומשוחרר

סוג החיתוך

שטוח למחצה

שטוח

שטוח וחלק כתער

מספר פריט

TRX5511 | 7511*



TRX5512 | 7512

TRX5522 | 7522*

TRX5513 | 7513

TRX5523 | 7523

פרופיל

סטנדרטי

סטנדרטי

ראש שקוע ומשוחרר

סטנדרטי

ראש שקוע ומשוחרר

יכולת חיתוך (חוט נחושת)

004 in -.047 in 0.1 mm - 1.2 mm

 38 - 16 AWG



004 in -.047 in 0.1 mm - 1.2 mm

 38 - 16 AWG



006 in - .055 in 0.15 mm - 1.4 mm

 35 - 15 AWG

006 in - .059 in 0.15 mm - 1.5 mm

 35 - 15 AWG

008 in -.059 in 0.2 mm - 1.5 mm

32 - 15 AWG

אורך ידית

סטנדרטית

ארוכה ארגונומית*

סטנדרטית

ארוכה ארגונומית*



סטנדרטית

ארוכה ארגונומית*



אורך כללי

4.7 in / 119 mm *5.7 in / 144 mm

4.7 in / 119 mm *5.7 in / 144 mm





4.7 in / 119 mm *5.7 in / 144 mm





קטרים אובליים גדולים במיוחד – למשימות תובעניות



סוג החיתוך

שטוח למחצה

שטוח

שטוח וחלק כתער

מספר פריט

TRX5611

TRX5612

TRX5613

פרופיל

סטנדרטי

סטנדרטי

סטנדרטי

יכולת חיתוך (חוט נחושת)

020 in - .080 in 0.4 mm - 2 mm

 26 - 12 AWG

010 in - .080 in 0.3 mm - 2 mm 29 - 12 AWG

010 in - .060 in 0.3 mm - 1.6 mm

29 - 14 AWG

אורך ידית

סטנדרטית

סטנדרטית

סטנדרטית

אורך כלי

5.5 in / 140 mm

5.5 in / 140 mm

5.5 in / 140 mm


לחותך הזה יש ראש רחב וארוך יותר המאפשר לו יכולת חיתוך משופרת. מאפשר לחתוך בביטחון בחומרים עבים. זהו חותך פופולרי למגוון יישומים ותעשיות. קיים עם ידיות בגודל בינוני.

חותכים למשימות תובעניות



סוג החיתוך

שטוח למחצה

שטוח

מספר פריט

TRX5811 | 7811

TRX5812 | 7812

פרופיל

סטנדרטי

סטנדרטי

יכולת חיתוך (חוט נחושת)

020 in - .080 in 0.4 mm - 2 mm 26 - 12 AWG

010 in - .080 in 0.3 mm - 2 mm 29 - 12 AWG

אורך ידית

סטנדרטית ארוכה וארגונומית

סטנדרטית ארוכה וארגונומית

אורך כללי

5.2 in / 132 mm *6.2 in / 156 mm

5.2 in / 132 mm *6.2 in / 156 mm









חותך מתאים במיוחד למשימות תובעניות, מיוצר על ידי חישול מפלדת פחמן, עם חיזוק נוסף באזורי הראש והמחבר, המאפשר לו לחתוך חוטים או כבלים כבדים יותר. כולל התקן להגבלת הלחיים כדי להחזיק את הקפיץ היטב.





חותכים מחודדים

הראש המחודד מאפשר יכולת גישה משופרת, ואותה עת הוא חזק מספיק כדי למנוע שבירה של הקצה. זהו החותך הפופולרי ביותר.



קטר מחודד קטן – משמש לעבודות חיתוך עדינות במיוחד, כשקשה להגיע לאזור החיתוך.

פרופיל סטנדרטי

פרופיל ראש שקוע ומשוחרר



סוג החיתוך

שטוח למחצה

שטוח

שטוח וחלק כתער

מספר פריט

TRX5421 | 7421

TRX5412 | 7412

TRX5422 | 7422

TRX5413 | 7413*

TRX5423 | 7423*

פרופיל

ראש שקוע ומשוחרר

סטנדרטי

ראש שקוע ומשוחרר

סטנדרטי

ראש שקוע ומשוחרר

יכולת חיתוך (חוט נחושת)

.008 in - .043 in 0.2 mm - 1.1 mm 32 - 17 AWG

004 in - .049 in 0.1 mm - 1.25 mm 38 - 16 AWG

004 in - .031 in 0.1 mm - 0.8 mm 38 - 20 AWG



004 in - .031 in 0.1 mm - 0.8 mm 38 - 20 AWG

5421 | 7421*

אורך ידית

סטנדרטית

ארוכה ארגונומית*

סטנדרטית

ארוכה ארגונומית*



סטנדרטית

ארוכה ארגונומית*



אורך כללי

4.6 in / 117 mm *5.6 in / 142 mm





4.6 in / 117 mm *5.6 in / 142 mm



4.6 in / 117 mm *5.6 in / 142 mm



חותך מחודד בינוני – חותך פופולרי מאוד המבטיח יכולת חיתוך וגישה יוצאת דופן.

פרופיל סטנדרטי

פרופיל ראש שקוע ומשוחרר

סוג החיתוך

שטוח למחצה

שטוח

שטוח וחלק כתער

מספר פריט

TRX5211 | 7211

TRX5221 | 7221

TRX5212 | 7212

-TRX5222 | 7222*



TRX5213 | 7213

TRX5223 | 7223

פרופיל

סטנדרטי

ראש שקוע ומשוחרר

סטנדרטי

ראש שקוע ומשוחרר

סטנדרטי

ראש שקוע ומשוחרר

יכולת חיתוך (חוט נחושת)

08 in - .049 in 0.2 mm - 1.25 mm

 32 - 16 AWG

008 in - .045 in 0.2 mm - 1.15 mm

 32 - 17 AWG

006 in - .049 in 0.15 mm - 1.25 mm

35 - 16 AWG



004 in - .041 in 0.1 mm - 1.05 mm

 38 - 19 AWG

004 in - .039 in 0.1 mm - 1 mm 38 - 18 AWG

004 in - .035 in 0.1 mm - 0.9 mm

38 - 19 AWG

אורך ידית

סטנדרטית

ארוכה ארגונומית*



סטנדרטית

ארוכה ארגונומית*



סטנדרטית

ארוכה ארגונומית*





אורך כללי

4.6 in / 117 mm *5.6 in / 142 mm



4.6 in / 117 mm *5.6 in / 142 mm



4.6 in / 117 mm *5.6 in / 142 mm





קטר מחודד גדול – עם לחי ארוכה במיוחד כדי לחתוך מספר מוליכים ביחד



פרופיל סטנדרטי

פרופיל ראש שקוע ומשוחרר





סוג החיתוך

שטוח למחצה

שטוח

שטוח וחלק כתער

מספר פריט



TRX5711 | 7711



TRX5712 | 7712

TRX5722 | 7722

TRX5713 | 7713

TRX5723 | 7723

פרופיל

סטנדרטי

סטנדרטי

ראש שקוע ומשוחרר

סטנדרטי

ראש שקוע ומשוחרר

יכולת חיתוך (חוט נחושת)

.008 in - .051 in 0.2 mm - 1.3 mm

32 - 16 AWG

006 in - .051 in 0.15 mm - 1.3 mm

 35 - 16 AWG

006 in - .047 in 0.15 mm - 1.2 mm 35 - 16 AWG

004 in - .047 in 0.1 mm - 1.2 mm 38 - 16 AWG

004 in - .035 in 0.1 mm - 0.9 mm 38 - 19 AWG

אורך ידית

סטנדרטית

ארוכה ארגונומית*

סטנדרטית

ארוכה ארגונומית*



סטנדרטית

ארוכה ארגונומית*



אורך כללי



4.7 in / 120 mm *5.7 in / 145 mm

4.7 in / 120 mm *5.7 in / 145 mm

4.7 in /  mm *5.7 in / 145 mm



4.7 in / 120 mm *5.7 in / 145 mm










חותכי קצוות (קצה)

חותכי קצוות הם כלי חיתוך עם לחיים ארוכות וצרות וקצוות קטנים וחדים במיוחד לחיתוך קצה. לכל חותכי הקצוות של טרונקס יש לחיים ארוכות כדי להבטיח יכולת הגעה משופרת, עם קצוות חיתוך Razor Flush ובורג הידוק למניעת נזק ללהבים. לחלק מחותכי הקצוות של טרונקס יש פרופילים נמוכים יותר או קצוות חיתוך עדינים במיוחד.



חותך שפתיים עדין

סוג החיתוך

ידית סטנדרטית

מספר פריט

TRX5048

קצה חיתוך

RAZOR FLUSH

יכולת חיתוך (חוט נחושת רך)

004 in - .025 in 0.1 mm - 0.65 mm38 - 22 AWG

אורך כללי

4.8 in 121 mm











טיפסים עדינים במיוחד ליישומי אלקטרוניקה עדינים במיוחד.

כמו 5049, אבל עם טיפסים מחודדים ולא מעוגלים.



חותך קצוות מינאטורי עם ראש שקוע ומשוחרר גבוה



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

מספר פריט

TRX5049

TRX7049

קצה חיתוך

RAZOR FLUSH

יכולת חיתוך (חוט נחושת רך)



004 in - .025 in 0.1 mm - 0.65 mm 38 - 22 AWG

אורך כללי

4.8 in 121 mm

5.8 in 146 mm

חותך קצוות עם ראש שקוע משוחרר עמוק לפרופיל נמוך במיוחד. לחי קצרה וחזקה. שפתיים  מעוגלים מעט.

חותך קצוות קטן



סוג החיתוך

ידית סטנדרטית



ידית ארגונומית ארוכה

מספר פריט

TRX7070

TRX5070

קצה חיתוך

RAZOR FLUSH

יכולת חיתוך (חוט נחושת רך)

  004 in - .031 in 0.1 mm - 0.8 mm 38 - 20 AWG



אורך כללי

5.1 in 129 mm

6.1 in 154 mm



חותך הקצוות הפופולרי ביותר. אורך הלחי כפול מאשר בחותכים סטנדרטיים. הלחי היא צרה עם פרופיל נמוך שקוע ומשוחרר. קצוות חיתוך Razor Flush



חותך קצוות סאב-מיניאטורי

סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

מספר פריט

TRX5071

TRX7071

קצה חיתוך

RAZOR FLUSH

יכולת חיתוך (חוט נחושת רך)

 AWG 40-26  002 in - .016 in 0.05 mm - 0.4 mm





אורך כללי

4.7 in 120 mm

5.7 in 145 mm

חותך SMT: קצוות חיתוך עדינים וקטנים במיוחד וטיפ עדין. משמש לעתים קרובות לעבודה מתחת למיקרוסקופ. מאפשר להסיר מוליכים בודדים מרכיבים בעלי פסיעה עדינה. קצוות חיתוךRazor Flush .





חותך קצוות חזק עם לחי ארוכה



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

מספר פריט

TRX5088

TRX7088

קצה חיתוך

RAZOR FLUSH

יכולת חיתוך

(חוט נחושת רך)



005 in - .039 in 0.13 mm - 1.2 mm 36 - 18 AWG



אורך כללי



5.1 in 129 mm

6.1 in 154 mm

כמו דגם 5070/7070 , אבל עם לחי רחבה יותר וטיפ רחב יותר לעמידות משופרת ויכולת חיתוך גבוהה יותר. קצוות חיתוך Razor Flush.







חותכים זוויתיים עם מרחק קצה חוט גלוי (standoff)

חותכים זוויתיים

לרוב כלי החיתוך הידניים המדויקים ביותר יש קצוות חיתוך בזווית של 15-20 מעלות, כך שיש מרווח לאצבעות המפעילות את הידיות. עם זאת, לפעמים עדיף להשתמש בזווית גדולה יותר כשהגישה לפריט שרוצים לחתוך מוגבלת מאוד, או כשאזור העבודה צפוף מאוד. טרונקס מציעה חותכים זוויתיים בזוויות שונות ועם מגוון גדלים של קצוות החיתוך כדי לספק מענה למגוון רחב של צרכים.

חותך מחודד 50°  גדול

סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

מספר פריט

TRX5004

TRX7004

קצה חיתוך

טפוף

יכולת חיתוך (חוט נחושת רך)



008 in - .031 in 0.2 mm - 0.8 mm

 32 - 20 AWG

אורך כללי

5.7 in 144 mm

5.7 in 144 mm

קצה חיתוך גדול עם טיפ מחודד. לחי קצרה לשיפור השליטה.





חותך 50° גדול

סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

מספר פריט

TRX5072

TRX7072

קצה חיתוך

טפוף

יכולת חיתוך

(חוט נחושת רך)



008 in - .039 in 0.2 mm - 1 mm 32 - 18 AWG

אורך כללי

4.8 in 123 mm

5.8 in 148 mm

ראש החיתוך הגדול ביותר. עמיד וחזק לחיתוך מספר מוליכים בחתך אחד. ראש שקוע משוחרר לשיפור הראות.





חותך 50° מיניאטורי

סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

מספר פריט

TRX5075

TRX7075

קצה חיתוך

טפוף

יכולת חיתוך

(חוט נחושת רך)



004 in - .025 in 0.1 mm - 0.65 mm 38 - 22 AWG

אורך כללי

4.9 in 124 mm

5.9 in 149 mm

חותך SMT עם ראש חיתוך קטן מאוד. משמש לחיתוך עדין במיוחד. ראש שקוע משוחרר לנגישות מירבית.



חותך מחודד 50° קטן

סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

מספר פריט

TRX5080

TRX7080

קצה חיתוך

טפוף

יכולת חיתוך

(חוט נחושת רך)



008 in - .030 in 0.1 mm- 0.8 mm 32 - 20 AWG

אורך כללי

4.9 in 124 mm

5.9 in 149 mm

חותך זוויתי עם טיפ מחודד במיוחד המאפשר נגישות מירבית באזורים בהם הגישה מוגבלת.

חותך 50° קטן



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

מספר פריט

TRX5082

TRX7082

קצה חיתוך

טפוף

יכולת חיתוך

(חוט נחושת רך)



.008 in - .030 in 0.1 mm- 0.8 mm 32 - 20 AWG

אורך כללי

4.9 in 124 mm

5.9 in 149 mm

חותך זוויתי פופולרי מאוד. ראש חיתוך קטן שקוע ומשוחרר לראות מצוינת. עמידות בשילוב עם חיתוך עדין.

חותך 70° קטן



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

מספר פריט

TRX7083

TRX7083

קצה חיתוך

טפוף

יכולת חיתוך

(חוט נחושת רך)



.008 in - .025 in 0.2 mm - 0.65 mm 32 - 22 AWG

אורך כללי

4.9 in 124 mm

5.9 in 149 mm

חותך SMT. זווית חדה של 70° עם ראש חיתוך עדין במיוחד המאפשר נגישות מיוחדת.



חותכים עם מרחק קצה חוט גלוי (Standoff)

חותכים למרחק קצה חוט גלוי שנקבע מראש, מ-0.5 מ"מ עד 3 מ"מ. כוללים הגנה מיוחדת למניעת התקהות. בורג הידוק מונע מקצה החיתוך לפגוע ברגל הריחוק מקצה התיל, אחרי ביצוע החתך. קצה החיתוך מוקשה על ידי טיפול תרמי באינדוקציה. החותכים האלה קיימים בזוויות של 45 עד 90 מעלות ובאורך ידית סטנדרטית עד ידית ארגונומית ארוכה. יכולת החיתוך של תיל נחושת רך נעה בין 33-22 AWG. בקרו ב-TronexTools.com למידע נוסף.







חותכי חוט קשה עדין

חותכים מסוג W ו-T

ייצור התקנים רפואיים

חותכי החוט הקשה של טרונקס מיועדים במיוחד לחיתוך של חוט קשה ועדין המשמש בדרך כלל בייצור התקנים רפואיים. החותכים המיוחדים האלה משמשים לעתים קרובות לעבודה מתחת למיקרוסקופ. הם מאפשרים לחתוך חוטים קשים עדינים במיוחד כמו ניטינול, פלדת אלחלד, אלגילוי וטונגסטן. החותכים האלה הם אידיאליים לחיתוך סטנטים, קטטרים ורשתות קלועות המשמשות בייצור התקנים רפואיים.





-          מיוצרים מסגסוגת טונגסטן מיוחדת המכילה טונגסטן, קובלט, ונדיום וכרום

-          מעובדים ומיוצרים במפעל טרונקס, על פי טורלנסים מחמירים של מידות, עם קצוות חיתוך חדים במיוחד, ועיצוב המחבר הייחודי של טרונקס.

-          עוברים הקשיית ואקום בתנור וחיסום כדי להבטיח רמת קשיות של 66-68 HRC בקצה החיתוך. החותכים עשויים מפלדת פחמן עם קשיות מירבית של 62-63 HRC בקצה החיתוך.

-          הראשים והבקים  של החותכים הם קטנים יותר וצרים יותר מהבקים בסדרה T של טרונקס. לכן, חותכים מסדרה W הם יעילים בחיתוך באזורים צרים ובסלילים. חותכים מסדרה W משמשים לעתים קרובות כדי לחתוך תיל רפואי מתחת למיקרוסקופ.

-          קצוות החיתוך עם החספוס העדין במיוחד מאפשרים לחתוך תיל דק מאוד בקוטר של פחות מ-0.005 אינץ' (0.1 מ"מ). חותכים מסדרה W חותכים באופן טפוף יותר מאשר חותכים מסדרה T.

-          עצר בורג ההידוק (הנקבע מראש במפעל) מונע חפיפה, מסייע להפחית הלמים עקב כוח החיתוך ומפחית את ההתקהות.

גוף מפלדת פחמן



קצוות חיתוך מטונגסטן קרביד







-          גוף הכלי עשוי פלדת פחמן מוקשית.

-          קצוות החיתוך עשויים מטונגסטן קרביד מולחם ללחי של הגוף העשוי פלדת פחמן.

-          השחזת יהלום המתבצעת במפעל טרונקס יוצרת את צורת הראש ומחדדת את קצוות החיתוך לטולרנסים מידתיים מחמירים. לכל החותכים מסדרה T יש עיצוב מחבר ייחודי של טרונקס.

-          דרגת הטונגסטן קרבייד מבטיחה קשיות וקשיחות אופטימליים. הקשיות של קצה החיתוך היא בטווח של 79-81 HRC.

-          עיצוב חומר כפול מאפשר יכולות חיתוך גבוהות יותר מאשר חותכים מסדרה W. מאפשר לחתוך תיל קשה עד קוטר של "0.025 (0.65 מ"מ).

-          לחותכים  מסדרה T יש קצוות חיתוך קשים יותר מאשר חותכים מסדרה W. לכן, חותכים מסדרה T חותכים תיל קשה יותר מאשר חותכים מסדרה W. לדוגמה, חותכים מסדרה T יכולים לחתוך תיל טונגסטן עדין, וחותכים מסדרה W לא יכולים לחתוך תיל טונגסטן עדין.

-          עיצוב חומר כפול בחותכים מסדרה T הופך את הכלים האלה לקשיחים יותר ופחות שבירים מאשר חותכים מסדרה W. חותכים מסדרה W צפויים להישבר אם מפילים אותם על רצפת בטון.

-          עצרי בורג הידוק (הנקבעים מראש במפעל) מונעים חפיפה, מפחיתים הלמים מכוח החיתוך ומפחיתים את ההתקהות.





עמוד 19

חותכי חוט קשה ועדין

חותכים מסדרה W עשויים 100% פלדת סגסוגת טונגסטן

W חותכים ראש רחב 50°



סוג החיתוך

ידית סטנדרטית

מספר פריט

TRX5081W

קצה חיתוך

טפוף

יכולת חיתוך (חוט פלדה)

003 in - .007 in 0.08 mm - 0.18 mm

 39 - 33 AWG

אורך כללי

4.6 in 117 mm



W חותכים ראש דק 50° - טיפסים מעוגלים קלות

סוג החיתוך

ידית סטנדרטית

מספר פריט

TRX5084W

קצה חיתוך

טפוף

יכולת חיתוך (חוט פלדה)

.003 in - .007 in 0.08 mm - 0.18 mm 39 - 33 AWG

אורך כללי

4.9 in 123 mm





W חותך ראש אובלי מיניאטורי

סוג החיתוך

ידית סטנדרטית

מספר פריט

TRX5312W

קצה חיתוך

טפוף

יכולת חיתוך

(חוט פלדה)

003 in - .010 in 0.08 mm - 0.25 mm 39 - 30 AWG

אורך כללי

4.5 in 116 mm





W חותך ראש שקוע משוחרר מחודד מיניאטורי





סוג החיתוך

ידית סטנדרטית

מספר פריט

TRX5422W

קצה חיתוך

טפוף

יכולת חיתוך

(חוט פלדה)

003 in - .010 in 0.08 mm - 0.25 mm

39 - 30 AWG

אורך כללי

4.6 in 117 mm



חותכים מסדרה T עם אינסרט טונגסטן קרביד מולחם לקצוות החיתוך

T חותך ראש אובלי



סוג החיתוך

ידית סטנדרטית

מספר פריט

TRX5112T

קצה חיתוך

טפוף

יכולת חיתוך (חוט פלדה)



008 in - .025 in 0.2 mm - 0.65 mm

32 - 22 AWG

אורך כללי

4.6 in 117 mm



T חותך ראש מחודד

סוג החיתוך

ידית סטנדרטית ארוכה

מספר פריט

TRX5212T

קצה חיתוך

טפוף

יכולת חיתוך (חוט פלדה)

.008 in - .020 in 0.2 mm - 0.51 mm

 32 - 24 AWG

אורך כללי

4.6 in 117 mm





T חותך מרוכב



סוג החיתוך

ידית סטנדרטית ארוכה

מספר פריט

TRX7012T

קצה חיתוך

טפוף

יכולת חיתוך

(חוט פלדה)

012 in - .032 in 0.32 mm - 0.81 mm

 28 - 20 AWG

אורך כללי

6.2 in 157 mm









עמוד 20

שפיץ פליירים  טרונקס



פלאיירים מדויקים



השפיץ פליירים  המדויקים של טרונקס מיוצרים בארצות הברית מפלדת פחמן שמקורה בארצות הברית. הפלאיירים שלנו מדויקים, כמו החותכים שלנו, והם מבטיחים רמת ביצועים ונוחות מיטבית. הפלאיירים של טרונקס מציעים מאפיינים ייחודיים, כמו למשל:

-          מאחזי יד מצופים בטוחים מפני פריקה אלקטרוסטטית, עם קפיצי עלים עשויים פלדת אלחלד

-          אפשרות לידית באורך סטנדרטי או ארוך, או ידית ארגונומית

-          גימור מלוטש מבוצע ידנית: ללא גרדים כללים

-          עיצוב מיוחד, כמו למשל קצוות לחי פנימית מעוגלות קלות ושפתיים  מוקשים באינדוקציה.

מחבר חפייה של הטבעת הנושאת

לפלאיירים של טרונקס יש עיצוב מחפר חפיה של הטבעת הנושאת המבטיח פעולה חלקה, חוזק ועמידות. לרוב הפלאיירים בשוק יש מחבר חפייה או מחבר מסמרה. הפלאיירים של טרונקס עובדים טוב יותר, מרגישים נוח יותר ומחזיקים זמן רב יותר משאר הפלאיירים. זו אחת הסיבות לכך שהפלאיירים של טרונקס נחשבים לפלאיירים המדויקים ביותר בעולם.















-          האום חזק וקשוח מאוד, ועובר הקשייה המאפשרת לו לעמוד בעומסים כבדים

-          דסקית דלרין מונעת שחיקה בין משטחי מתכת ומפחיתה את החיכוך

-          גימור מלוטש מבוצע ידנית ללא גרדים

-          קצוות הלחי הפנימית מעוגלים מעט והשפתיים מוקשים באינדוקציה

-          טבעות נושאות מיוחדות מפחיתות את המגע בין משטחי מגע

-          בורג עם הברגות בעלות פסיעה עדינה המאפשרות קביעה מושלמת במפעל









עמוד 21

פלאיירים אף שרשרת ואף עגול

פלאיירים אף שרשרת

פלאיירים לחי חלקה וארוכה, אף שרשרת



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P511

P711

שפתיים מחורצים

P511S

P711S

אורך כללי



5.5 in 138 mm

6.5 in 164 mm

פלאיירים עם טיפסים עדינים במיוחד לעבודה ביישומים אלקטרוניים עדינים, עם יכולת הגעה למקומות צרים. מאפשרים להחזיק במוליכים עדינים מבלי למעוך אותם. חלופה נוחה לפינצטה ביישומים מסוימים.



פלאיירים לחי קצרה אף שרשרת



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P513

P713

שפתיים מחורצים

P513S

P713S

אורך כללי

4.9 in 124 mm

5.9 in 150 mm



קצוות פנימיים מעוגלים קלות

קצוות מחורצים

לחי חלקה

לחי קצה המבטיחה קשיחות משופרת בטיפסים כדי למנוע דפורמציה בעבודה על תיל עבה יותר. טיפסים מוקשים באינדוקציה (60 HRC).



פלאיירים עם חצי אף עגול וחצי אף שרשרת

אף עגול

אף שרשרת



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P517

P717

אורך כללי

5.4 in 137 mm

6.4 in 163 mm

פלאייר מיוחד חצי אף עגול חצי אף שרשרת משמשת לכריכה וכיפוף של חוטים או מוליכים.



פלאייר אף עגול

פלאייר לחי ארוכה אף עגול



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P531

P731

אורך כללי

5.4 in 137 mm

6.4 in 163 mm

פלאייר אף עגול משמש בתעשיית האלקטרוניקה והתכשיטנות, בעיקר ליצירת לולאות. לחיים ארוכות מאפשרות טווח רחב יותר של קוטר לולאות.





פלאייר לחי קצרה אף עגול



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P532

P732

אורך כללי

4.9 in 124 mm

5.9 in 150 mm

פלאייר אף עגול משמש בתעשיית האלקטרוניקה והתכשיטנות, בעיקר ליצירת לולאות. לחיים קצרות יותר מאפשרות לבצע פעולות עדינות במיוחד. מיועד לתילים עדינים. טיפסים מוקשים באינדוקציה (60 HRC).







עמוד 22

פלאייר אף שטוח ואף מחט

פלאייר אף מחט

פלאייר לחי חלקה ארוכה ואף מחט



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P521

P721

שפתיים מחורצים

P521S

P721S

אורך כללי

5.4 in 137 mm

6.4 in 163 mm

קצוות פנימיים מעט מעוגלים

לחי חלקה

קצוות מחורצים

פלאייר אף מחט משמש בעיקר לעבודות אלקטרוניקה עדינות. עם לחיים המעובדות בחצאי קונוס דקים. הפרופיל הדק הזה משפר את נגישות הכלי. צורת הקונוס מאפשרת לבצע לולאות מדויקות במוליכים או תילים.

פלאייר לחי קצרה אף מחט



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P523

P723

שפתיים מחורצים





אורך כללי

4.9 in 124 mm

5.9 in 150 mm



קצוות פנימיים מעוגלים קלות

לחי חלקה

כמו פלאייר אף מחט, אבל עם טיפסים קצרים יותר. טיפסים מוקשים באינדוקציה (60 HRC).



פלאייר לחי ארוכה במיוחד אף מחט



קצוות פנימיים מעוגלים קלות

לחי חלקה

סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P524

P724

אורך כללי

5.8 in 147 mm

6.8 in 172 mm

שפתיים ארוכים במיוחד לנגישות לנקודות קשות להגעה, ארוכים יותר ב-"0.37 מאשר פלאייר אף מחט סטנדרטיים שלנו. מיועדים לשימוש ביישומי אלקטרוניקה.



פלאייר אף שטוח

פלאייר טיפ מדורג לחי ארוכה אף שטוח





סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P541

P741

אורך כללי

5.4 in 137 mm

6.4 in 163 mm

קצוות פנימיים מעוגלים קלות

לחי חלקה

פלאייר אף שטוח משמש לאחיזה וכיפוף תילים.

פאלייר טיפ מדורג רחב אף שטוח



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P542

P742

אורך כללי

5.4 in 137 mm

6.4 in 163 mm



קצוות פנימיים מעוגלים קלות

לחי חלקה



דומה מאד לפלאייר טרונקס P541/P741, עם שפתיים רחבים מעט יותר.





פלאיירים אף מכופף ואף שטוח

פלאיירים לא מדורגים לחי ארוכה אף שטוח



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P543

P743

אורך כללי

5.4 in 137 mm

6.4 in 163 mm



קצוות פנימיים מעוגלים קלות

לחי חלקה



לפלאיירים האלה יש לחי ארוכה וחלקה, ללא מדרגה בטיפ. מאפשרים נגישות משופרת הודות לאף הארוך והדק.

פלאייר לחי קצרה אף שטוחה



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P544

P744

אורך כללי

5 in 126 mm

6 in 151 mm



קצוות פנימיים מעוגלים קלות

לחי חלקה

פלאייר פופולרי מאוד עם כוח מנוף יוצא דופן עם להבים קצרים יותר. הטיפסים עברו טיפול תרמי לקשיות חזקה במיוחד (60 HRC).

פלאייר לחי קצרה טיפ רחב אף שטוח



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P545

P745

אורך כללי

5 in 126 mm

6 in 151 mm

קצוות פנימיים מעוגלים קלות

לחי חלקה

כמו פלאייר P54//P744, אבל עם טיפסים מעט רחבים יותר. קצוות מוקשים באינדוקציה 60 HRC)).

פלאייר אף מכופף

פלאייר טיפ עדין 60 מעלות אף מכופף



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P551

P751

אורך כללי

5 in 126 mm

6 in 151 mm

קצוות פנימיים מעוגלים קלות

לחי חלקה

פלאייר אף מכופף המשמש ביישומים אלקטרוניים במקום פינצטה. השפתיים העדינים בפלאייר אף מכופף של טרונקס מבטיחים נגישות מצוינת. פלאייר אף מכופף משמש גם לייצור תכשיטים.

פלאייר טיפ חזק 60 מעלות אף מכופף



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P552

P752

אורך כללי





5 in 126 mm

6 in 151 mm

קצוות פנימיים מעוגלים קלות

לחי חלקה

פלאייר האף המכופף הזה מציע את אותה צורה פופולרית כמו הפלאיירים אף מכופף האחרים שלנו, אבל עם ראש שקוע ומשוחרר, ושפתיים חזקים יותר. השפתיים האלה מאפשרים שימוש לחיתוך תיל עבה יותר, אך מבלי להתפשר על נגישות מעולה למקומות צרים. שפתיים מוקשים באינדוקציה (60 HRC).

פלאייר טיפסים עדין מאוד 45 מעלות אף מכופף



סוג החיתוך

ידית סטנדרטית

ידית ארגונומית ארוכה

שפתיים חלקים

P555

P755

אורך כללי



4.9 in 124 mm

5.9 in 150 mm

קצוות פנימיים מעוגלים קלות

לחי חלקה



פלאייר אף מכופף עם זווית של 45°, שלא כמו הפלאייר אף מכופף הסטנדרטי שלנו עם זווית של 60° . לכלי הזה יש שפתיים עדינים יותר מאשר שאר הפלאיירים אף מכופף שלנו. מיועד לעבודה עם תיל עדין ולגישה למקומות שקשה להגיע אליהם. טיפסים מוקשים באינדוקציה (60HRC).



"זה לא נהיה קל יותר, אתה נהיה טוב יותר." כשקונים מוצרים איכותים , החיים קלים וטוב ים יותר
