אזיקוני כבלים ואביזרים אלמטיק - ELEMATIC CABLING SYSTEMS

אזיקוני כבלים ואביזרים אלמטיק - ELEMATIC CABLING SYSTEMS









חוזק מקסימלי!

חברת  Elematic Cabling Systems, המייצרת אזיקוני כבלים כל השנה, 24 שעות ביממה, 7 ימים בשבוע, היא אחת היצרניות המובילות בעולם של אזיקוני כבלים מפוליאמיד.

מערכת מוסמכת (ISO 9001:2008), המקיימת את התקנים האירופיים, מבטיחה את השימוש בפרמטרי איכות מחמירים בכל השלבים, החל מהתכנון ועד לייצור לשירות לאחר המכירה.





כיצד לבחור באזיקון

כיצד לבחור באזיקון המתאים

המאפיינים החשובים ביותר של אזיקון הם:

  1. חומר הגלם ממנו האזיקון עשוי (מזג אוויר, כימיקלים ועמידות בחום)
  2. חוזק המתיחה בו האזיקון יכול לעמוד (חוזק רקיעה)
  3. קוטר המינימום והמקסימום שהאזיקון יכול לאזוק
  4. צורת האזיקון, במקרה של יישומים ספציפיים
  5. דירוג הדליקות.



להלן מספר הצעות לבחירה באזיקון המתאים ליישום שלך.

עמידות בפני כימיקלים

חומרים כימיים כמו אבקות, נוזלים או גזים, יכולים להזיק לחומר הגלם שהאזיקון עשוי ממנו, או להפריש רכיבים מסוימים מחומר הפלסטיק. המאפיינים המכניים של האזיקון יכולים להתקלקל כתוצאה מאינטראקציה עם חומרים שונים. במקרה כזה, ביצועי המוצר עלולים לא לעמוד בתקנים הדרושים.

אזיקונים עמידים בפני קרינה אולטרא-סגולה ובפני מזג האוויר

כל הפולימרים, כולל הפוליאמידים המשמשים לייצור האזיקונים, הם רגישים לקרינה אולטרא-סגולה.

התוסף השכיח ביותר בו משתמשים להגנה על פוליאמידים מפני קרינה אולטרא-סגולה הוא אבקת פחמן הנקראת "פחמן שחור".

לאזיקונים טבעיים (קוד Elematic 52xx) יש עמידות נמוכה בפני קרינה אולטרא-סגולה, ולכן הם לא מומלצים ליישומים בחוץ.

אזיקונים שחורים (קוד Elematic 53xx) מכילים פחמן שחור. יש להם עמידות משופרת בפני מזג אוויר וקרינה אולטרא-סגולה, והם מתאימים יותר ליישומים בחוץ, אבל אין זה מספיק כדי להגן על החומר מפני נזק עקב קרינה אולטרא-סגולה לאורך זמן. לצרכים כאלה, יש להשתמש באזיקונים עמידים בפני מזג אוויר.

בדיקות שבוצעו במעבדות קבעו שהאזיקונים השחורים עמידים עד 150 שעות בפני קרינת QUV-B על פי נורמת ISO 4892. ערך זה שווה בערך ל-3 שנות עמידות בחוץ בחשיפה ממוצעת באזורים בדרום אירופה.

יש להדגיש שתנאי סביבה ספציפיים כמו שילוב של חשיפה לחומרים כימיים וקרינה אולטרא-סגולה, חשיפה למזג אוויר חם מאוד, לח ושמשי, וכדומה, יכולים לגרום נזק דרמטי לביצועי המוצר. לפיכך יש להשתמש בנתונים שלו כבסיס בלבד. במקרה של צרכים ספציפיים, יש ליצור קשר עם המחלקה הטכנית שלנו.





אזיקונים עמידים בפני מזג אוויר (קוד אלמאטיק 53xx UV) עשויים מחומר עם תוספים מיוחדים כדי להבטיח עמידות גבוהה בפני מזג האוויר , כך שהם יתאימו ליישומים בחוץ.

בדיקות שבוצעו במעבדות מוסמכות באזיקונים עמידים בפני מזג האוויר הראו עמידות של עד 600 שעות בפני קרינת QUV-B על פי נורמת ISO 4892. ערך זה הוא הוא שווה בערך ל-10 שנות עמידות בחוץ, עם חשיפה ממוצעת באזורים בדרום אירופה.

אזיקונים עמידים בחום ונכבים מעצמם

כל הפולימרים, כולל פוליאמידים המשמשים לייצור אזיקונים, הם רגישים לטמפרטורות גבוהות.

חשיפה לטמפרטורות גבוהות יכולה לשבור את הקשרים הכימיים של הפולימר, ולגרום לירידה בביצועים ולפגיעה בעמידות המכנית. מוצרי פוליאמיד יכולים לפיכך להפוך לשבירים ורגישים לרעידות.

טמפרטורת ההתקנה המקסימלית המומלצת לאזיקון סטנדרטי היא 60°C, בעוד שטמפרטורת השירות המקסימלית בשירות רציף היא 85°C.

אזיקונים עמידים בחום (קוד Elematic 53xx T) עשויים מחומר עם תוספים מיוחד המספקים עמידות גבוהה במיוחד בפני חום (טמפרטורת שירות מקסימלית בשימוש רציף של עד             125°C).

פולימרים הם רגישים גם לטמפרטורות נמוכות. ניתן להשתמש  באזיקון פוליאמיד 6.6 עד טמפרטורה של בערך -10°C. פוליאמיד סטנדרטי הופך לפריך מאוד בטמפרטורות נמוכות מ--40°C (טמפרטורת השירות המקסימלית המומלצת לשימוש רציף).

אזיקונים לעבודה מאומצת (heavy duty) (טווח המוצרים Belturing Plus של Elematic) מספקים עמידות גבוהה במיוחד בפני טמפרטורות קרות (ניתן להשתמש בהם עד -30°C), ויש להם עמידות מצוינות בפני קרינה אולטרא-סגולה, ולכן הם מומלצים גם ליישומים חיצוניים וגם לחשיפה ארוכת טווח תחת אור שמש וקרינה אולטרא-סגולה.

אזיקונים נכבים מעצמם (קוד Elematic 52xx VO) עשויים מפוליאמיד 6.6 עם תוספים המבטיחים כיבוי אוטומטי. החומר שאינו מכיל הלוגנים וזרחן מונע פליטת רעלים במקרה של שריפה, ומקיים את תקנים UL-94 V0 ו-GW 960 °C.







עמידות בפני קריעה

העמידות בפני קריעה היא הפרמטר החשוב ביותר לבחירה באזיקון המתאים ליישום ספציפי.

גיליונות הנתונים הטכניים של אזיקוני Elematic מספקים את חוזק הקריעה המינימלי המובטח לכל הגדלים.

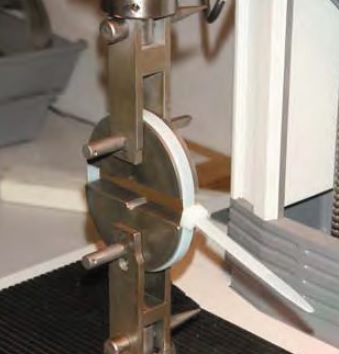

אזיקוני Elematic נבדקים על פי תקן בינלאומי IEC 62275 בהשתמש בציוד ייעודי ובקצב קבוע של 25 מ"מ/דקה.

החוזק הגורם להתמוטטות האזיקון נתון בניוטונים (N).

תנאי הבדיקה הסטנדרטיים הם 23°C ולחות יחסית של 50%

חשוב להדגיש כי ייתכן שהערכים המתקבלים מבדיקות המעבדה לא מייצגים את העמידות בפני העומסים בהתקנות בפועל, בשל ההימצאות של גורמים חיצוניים (לחות גבוהה, רעידות, טמפרטורות גבוהות וכדומה).

לכן אנו ממליצים להשתמש במקדם ביטחון של לפחות 2. יש לבחור במקדם הביטחון בהתאם לתנאי היישום.

במקרה של תנאי עבודה קשים, בטמפרטורות גבוהות, לחות גבוהה, רעידות וכדומה, יש להגדיל את מקדם הביטחון עד ל-5.



המלצות כלליות להתקנת אזיקונים (2.2-4.8 מ"מ)



רוחב אזיקון (מ"מ)

2.2

2.5-2.6

3.6

4.5-4.8

קביעת הכלי (daN)*

0< daN <3

3 < daN <6

 < daN <106

10 < daN < 13

* 1daN = 1 ק"ג

לפרטים נוספים לגבי דרישות ספציפיות, התייעץ עם המחלקה הטכנית שלנו.

דירוג הדליקות של אזיקון

בדיקת UL 94 (דליקות של חומרי פלסטיק לחלקים בהתקנים ובמכשירים) מאפשרת להשוות בין חומרי פלסטיק מבחינת ההתנהגות  שלהם בשריפה. הבדיקה מספקת אינדיקציה לגבי מהירות הבעירה היחסית, או יכולת הכיבוי או מניעת הפצת האש.

הסיווג מתחיל בדרגה הנמוכה ביותר HB  עד לדרגה הגבוהה ביותר VO (ערך הכיבוי העצמי הטוב ביותר).

HB (בעירה אופקית)  = תיאור הבדיקה



גודל דגימה

125 ±5 x 13 ± 0.5 מ"מ

עובי

0.8; 1.6; 3.2; 6 מ"מ

על המוט מסומנים קווים במרחק של 25 ו-100 מ"מ מהקצה

טיפול מוקדם

48 שעות/23 ± 2°C /לחות יחסית 50 ±5°

מבער

בונזן קוטר 9.5  מ"מ, אורך 100 מ"מ

גובה להבה

20 ± 1 מ"מ

זמן מגע

30 שניות



החומר מסווג כ-HB אם קצב הבעירה הנמדד בין שני הסימונים לא עולה על:

38.1 מ"מ/דקה עבור עובי מוט בדיקה של 3.2 מ"מ

63.5 מ"מ/דקה עבור עובי מוט בדיקה קטן מ-3.2 מ"מ

בשני המקרים, מוט הבדיקה צריך להפסיק לבעור לפני שמגיעים לסימון של 100 מ"מ.

V0-V1-V2 (בעירה אנכית) – תיאור הבדיקה



גודל דגימה

125 ± 5 x 13 ± 0.5 מ"מ

עובי

0.8; 1.6; 3.2; 6 מ"מ

טיפול מוקדם

סט אחד של 5 מוטות בדיקה אשר מטופלים במשך 48 שעות

23 ± 2°C/לחות יחסית 50 ±5°

סט אחד של 5 מוטות בדיקה המטופל במשך 168 שעות בטמפרטורה של 70 ± 1°C

מבער

בונזן קוטר 9.5  מ"מ, אורך 100 מ"מ

גובה להבה

20 ± 1 מ"מ

זמן מגע

2 x 10 שניות



הלהבה מיושמת פעמיים על 5 מוטות בדיקה כדי לקבל 10 ערכים לכל סט של מוטות בדיקה.

בודקים שני סטים של דגימה, המטופלים באופן שונה, כדי לקבל בסך הכול 20 ערכים.



סיווג

V0

V1

V2

דגימה בודדת זמן בעירה מקסימלי (שניות)

10 £

30 £

30 £

זמן בעירה מקסימלי סה"כ 5 דגימות (שניות)

50 £

250 £

250 £

להבה מאוחרת ולהט מאוחר בכל דגימה נפרדת אחרי יישום הלהבה השני (שניות)

30 £

60 £

60 £

להבה מאוחרת ולהט מאוחר בדגימה כלשהי עד למהדק האחזקה

לא

לא

כן

אינדיקטור מכותנה אשר מתחיל לבעור בשל חתיכות או טיפות בוערים

לא

לא

כן



כל אזיקוני Elematic הסטנדרטיים מפוליאמיד 6.6 עשויים מחומר גלם המסווג כ-UL 94-V2.

אצוות אב צבעוניות מקיימות את דירקטיבת RoHS והן עוברות טיפול מוקדם ללא עופרת, כרום או קדמיום, ולכן הצבע יכול להשתנות מעט, בהתאם לתנאי היציקה.

אזיקונים מיוחדים (קוד Elematic 52xx V0 עשויים מחומר תוסף מיוחד כדי לספק יכולת כיבוי עצמי גבוהה במיוחד (UL 94-V0).
